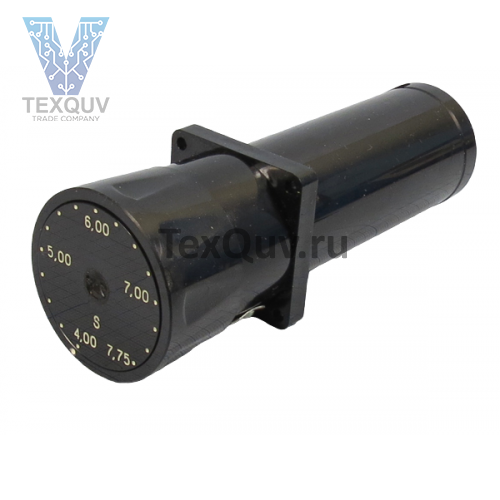

УВПМ1-109 3.2-6.2 сек
Устройство программно-временное микроэлектронное УВПМ1-109 управляемое постоянным током с номинальным напряжением 27 В.
Предназначено для коммутации электрических цепей постоянного и переменного тока с определенной предварительно установленной выдержкой времени в диапазоне 3.2-6.2 секунды.
Устройство программно-временное УВПМ1-109 применяется в промышленной аппаратуре различного назначения для получения необходимых выдержек времени в схемах промышленной автоматики и релейной защиты.
Коммутируют токи до 3 А при напряжении до 150 В зависимости от режима коммутации.
Рабочее напряжение - 27 В.
Устройство программно-временное УВПМ1-109 допускает эксплуатацию при температуре окружающей среды от -60 до +70 °С, относительной влажности 98 % при 40 °С.
Устойчиво к воздействию вибрации в диапазоне частот 5-2000 Гц с ускорением до 100 м/с2 и ударных нагрузок до 350 м/с2.
Минимальный сохраняемости при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру или находящихся в комплекте ЗИП - 11 лет.
Категория качества: «ОТК», «ВП».
Технические условия:
- для реле с приёмкой «1» ТУ 25-05.2493-79;
- для реле с приёмкой «5» ТУ 25-05.2493-79.
Расшифровка маркировки:
УВПМ1-109 3.2-6.2 сек
УВПМ - устройство программно-временное микроэлектронное;
1 - порядковый номер разработки;
109 - исполнение в зависимости от электрических параметров и конструктивных особенностей;
3.2-6.2 сек - диапазон установления выдержки времени.
