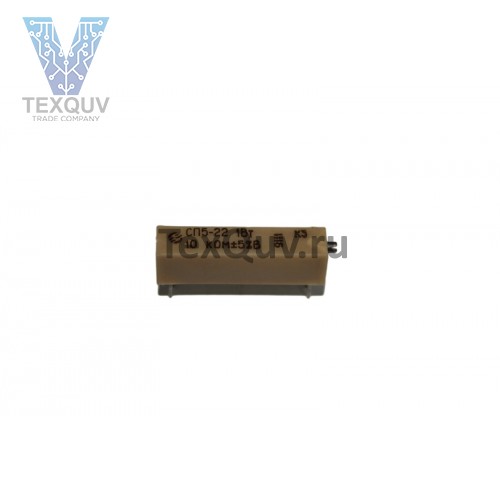

СП5-22 1Вт 10К
Резисторы СП5-22 переменные подстроечные проволочные, для печатного монтажа.
Прямоугольные многооборотные с прямолинейным перемещением подвижной контактной системы, производимым микрометрическим винтом.
Изменение сопротивления от минимального до максимального значения производится за 60 оборотов.
Предназначены для работы в цепях постоянного и переменного тока частотой до 1000 Гц.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±5; ±10 %.
Функциональная характеристика - линейная А.
Технические условия:
- приемка "ОТК" ОЖ0.468.551 ТУ;
- приемка "5" ОЖ0.468.509 ТУ.
Основные технические параметры резисторов СП5-22:
- Диапазон номинальных сопротивлений ........ 10 Ом... 47 кОм;
- Номинальная мощность ........ 1,0 Вт;
- Предельное рабочее напряжение ........ 200 В;
- Износоустойчивость, не менее ........ 200 циклов;
- Температура окружающей среды ........ -60... +125 °С;
- Минимальная наработка, не менее ........ 20000 часов;
- Срок сохраняемости, не менее ........ 15 лет;
- Масса резистора, не более ...... 4,5 г.
