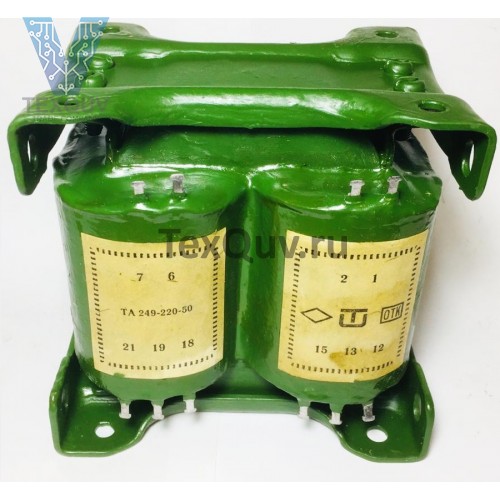

Трансформаторы ТА249 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТА249-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТА249 на 220 В такие же, как у соответствующих трансформаторов ТА249 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТА249 на 127/220 В:
- между выводами 1 и 2, 6 и 7 - 110 В;
- между выводами 2 и 3, 7 и 8 - 10 В;
- между выводами 3 и 4, 8 и 9 - 7 В;
- между выводами 4 и 5, 9 и 10 - 7 В.
При использовании трансформаторов ТА249-127/220 на 127 В необходимо:
- соединить выводы 1 и 9, 4 и 6, при этом магнитные потоки первичных обмоток обоих стержней суммируются;
- подать напряжение 127 В на выводы 1 и 4.
При использовании трансформаторов ТА249-127/220 на 220 В необходимо:
- соединить выводы 2 и 8;
- подать напряжение 220 В на выводы 1 и 6.
