Структура условного обозначения:

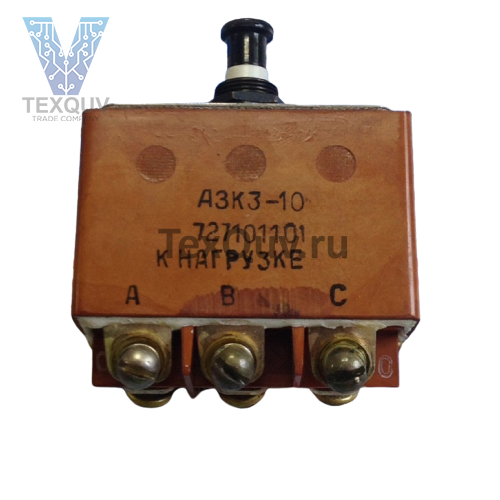

АЗК3-10
- АЗК3 - автомат защиты сети кнопочный трехполюсный;
- 10 - величина номинального тока, А.
Основные технические характеристики автомата защиты сети АЗК3:
• Напряжение сети переменного тока частотой 400 Гц, В:
- линейное ............... 200
- фазное .................. 115
• Тип тока ................................................................................................ трехфазный
• Номинальный ток цепи постоянного тока, А ........................................... 1; 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 35; 40; 50
• Время срабатывания теплового расцепителя, мин, не более .................. 30
• Рабочая температура окружающей среды, С ......................................... от -60 до +60
• Относительная влажность воздуха при to окр. среды +40 C, % .............. до 98
• Кинематическая связь биметаллической пластины с контактами ........... со свободным расцеплением
• Габариты, мм ......................................................................................... 56*23*101
• Общий гарантийный срок, лет ................................................................ 10
• Масса, г, не более ................................................................................. 140
