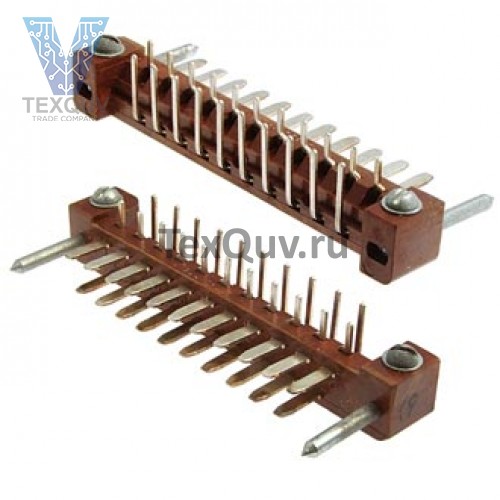

РШ2Н-2-16

Электрические соединители прямоугольные РШ2Н-2-16 предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 420 В.

Соединители изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ 2.1 по ГОСТ 15150-69.

Вилки и розетки поставляются отдельно (без сборки). Детали ловителей поставляются комплектно с соединителями в специальной упаковке. Розетки поставляются с цельным и сборным изолятором, по согласованию с потребителем розетки могут поставляться с отличительным узлом крепления.

Вид покрытия рабочей поверхности контактов - серебро.

Технические условия:

   - НЩ0.364.003 ТУ (ОТК),

   - ОЮ0.364.007 ТУ (ВП).

Структура условного обозначения:

РШ2Н-2-16

Р - Соединитель ручного сочленения (расчленения);

ш - часть соединителя: Ш – штыревой контакт вилка для печатного монтажа, Г – гнездовой контакт розетка для объемного монтажа;

2 - часть соединителя: 2- ответная часть для печатного монтажа, 1- приборная часть для печатного монтажа

Н - низкочастотный;

2 - принадлежность к данным ТУ;

16 - исполнение соединителя:

   - 13 - 8-контактная вилка однорядная;

   - 14 - 15-контактная вилка однорядная;

   - 15 - 15-контактная вилка двухрядная;

   - 16 - 21-контактная вилка двухрядная;

   - 17 - 31-контактная вилка двухрядная;

   - 18 - 49-контактная вилка двухрядная;

   - 21 - 8-контактная розетка однорядная;

   - 23 - 15-контактная розетка однорядная;

   - 25 - 15-контактная розетка двухрядная;

   - 27 - 21-контактная розетка двухрядная;

   - 29 - 31-контактная розетка двухрядная;

   - 31 - 49-контактная розетка двухрядная.
