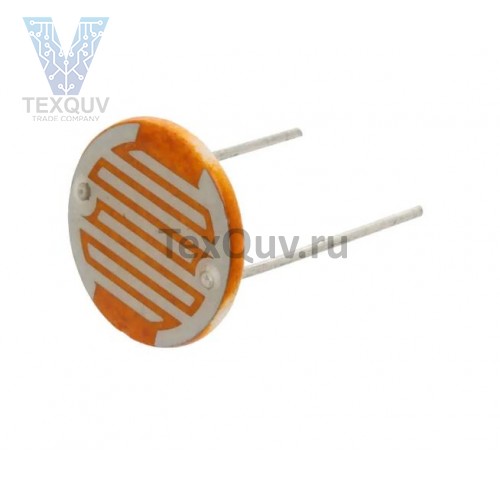

Фоторезистор GM20528 — техническое описание
Общая информация:
GM20528 — высоковольтный фоторезистор (фотопроводник), предназначенный для работы в цепях постоянного тока до 500 В. Чувствителен к свету в зелёной/жёлто-зелёной области спектра (пик: 560 нм).
Ключевые характеристики
Тип: Фоторезистор (LDR — Light Dependent Resistor).
Корпус: Обычно в герметичном металлостеклянном или пластиковом корпусе с линзой, выводы аксиальные.
Максимальная мощность рассеяния: 500 мВт — максимально допустимая мощность, которую может рассеять компонент без повреждения. Важно: это не потребляемая мощность, а предельный параметр!
Максимальное рабочее напряжение: 500 В DC — главная особенность данной модели, позволяющая использовать его напрямую в высоковольтных цепях без дополнительных делителей.
Спектральная чувствительность: Пиковая длина волны — 560 нм (жёлто-зелёный свет). Наиболее чувствителен к источникам света, излучающим в этом диапазоне (например, некоторые светодиоды, солнечный свет).
Электрические параметры (типовые)
Сопротивление в темноте (Rтемн): Обычно составляет сотни кОм — единицы МОм (конкретное значение нужно уточнять в даташите). Это сопротивление при полном отсутствии освещения.
Сопротивление при освещении (Rсв): Может снижаться до единиц-десятков кОм в зависимости от интенсивности света (освещённости). Указывается для стандартной освещённости, например, 10 лк или 100 лк.
Инерционность: Фоторезисторы имеют относительно высокую инерционность. Время отклика (нарастания и спада) может составлять десятки миллисекунд, что не позволяет использовать их для регистрации быстрых световых импульсов.
Принцип работы и применение
Принцип: Под действием света (фотонов) в материале полупроводника генерируются носители заряда, что приводит к сильному уменьшению сопротивления (в десятки-сотни раз).
Основные области применения:
Высоковольтные цепи управления: Прямое управление тиратронами, неоновыми лампами или другими нагрузками в высоковольтных блоках питания, стабилизаторах напряжения.
Реле и силовые ключи: В качестве датчика света в фотореле для уличного освещения, охранных системах.
Гальваническая развязка: Создание простой оптопары своими руками (совместно с лампой накаливания или неоновой лампой).
Экспонометры и датчики освещённости в устаревшей, но надёжной аппаратуре.
Особенности и преимущества
Простота: Не требует сложной обвязки, может работать напрямую с высоким напряжением.
Высокая чувствительность: Сильно изменяет сопротивление даже при слабом свете.
Надёжность: Не содержит PN-переходов, менее чувствителен к переполюсовке и импульсным помехам по напряжению (в пределах максимума).
Главный недостаток: Низкое быстродействие. Не подходит для систем передачи данных или детектирования модулированного света с частотой более 10-100 Гц.
Важные указания по применению
Ограничение тока: В цепи обязательно необходимо последовательно с фоторезистором включать токоограничительный резистор. Его номинал рассчитывается исходя из закона Ома и максимальной мощности (500 мВт) при 500 В.
Нагрев: Не допускать превышения максимальной рассеиваемой мощности. Нагрев корпуса напрямую влияет на параметры и может привести к нестабильной работе и разрушению.
Спектр источника света: Для максимальной эффективности источник света должен излучать в зоне 560 нм.
