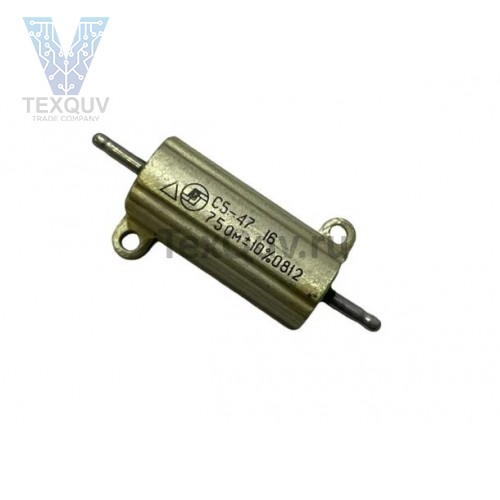

Резистор постоянный С5-47, 16Вт-75 Ом
Ключевая особенность: Мощный проволочный резистор в алюминиевом ребристом корпусе-радиаторе. Предназначен для эффективного рассеивания значительной тепловой мощности в качестве нагрузочного, балластного, разрядного или ограничительного элемента в силовых и высоковольтных цепях.
Технические параметры
Тип: С5-47 — Проволочный резистор постоянного сопротивления в алюминиевом ребристом корпусе (интегрированный радиатор).
Номинальное сопротивление: 75 Ом.
Допуск по сопротивлению: ±5% (стандартно для серии).
Номинальная мощность: 16 Ватт — мощность длительного рассеивания при температуре окружающей среды +25°C (или до +70°C) в условиях свободного обдува воздухом, без дополнительного радиатора.
Максимальная рабочая температура корпуса: +250°C.
Предельное рабочее напряжение: ~600-800 В (благодаря высокому сопротивлению и хорошей изоляции).
Температурный коэффициент сопротивления (ТКС): Низкий, порядка ±(50...200)·10⁻⁶/°C.
Конструкция: Алюминиевый корпус с продольными рёбрами для максимального отвода тепла. Покрыт термостойкой эмалью. Внутри на керамическом изоляторе размещена резистивная проволока (нихром, константан). Выводы — лужёные медные провода или лепестки. Корпус гальванически изолирован от резистивного элемента.
Климатическое исполнение: УХЛ2 или ВС-2 (всеклиматическое, стойкое к влаге).
Преимущества
Оптимальное соотношение мощности и габаритов (16Вт): Мощный, но менее габаритный, чем 25-50 ваттные модели серии, при сохранении эффективного радиатора.
Высокое рабочее напряжение: Подходит для цепей с повышенным напряжением благодаря большому сопротивлению.
Встроенное охлаждение: Ребристый корпус позволяет работать на номинальной мощности без доп. радиаторов при правильных условиях.
Безопасный монтаж: Изолированный корпус позволяет крепить на любую металлическую поверхность без риска КЗ.
Надёжность и долговечность: Предназначен для непрерывной работы в составе промышленного оборудования.
Универсальное сопротивление (75 Ом): Удобное значение для расчёта делителей, нагрузок, согласования.
Области применения
Нагрузочный резистор в испытательных стендах для источников питания среднего напряжения.
Стягивающий и разрядный резистор в выходных каскадах ламповых УНЧ, для разряда высоковольтных конденсаторов.
Балластное сопротивление в цепях газоразрядных ламп (ДНаТ, ДРЛ), неоновых индикаторов.
Гасящий резистор в измерительных делителях напряжения.
Нагревательный элемент малой мощности в термостабилизированных камерах, сушилках.
Нагрузка аттенюатора или фиктивная антенна в радиоизмерительной аппаратуре.
Критически важная информация для монтажа и эксплуатации
ТРЕБОВАНИЯ К ОХЛАЖДЕНИЮ (ВЫПОЛНЯТЬ ОБЯЗАТЕЛЬНО):
Обеспечьте свободную циркуляцию воздуха вдоль всех рёбер радиатора. Направление рёбер — вертикально или по потоку воздуха.
Запрещается монтаж в полностью закрытые объёмы без принудительной вентиляции.
Минимальное расстояние до других элементов, стенок или соседних резисторов — не менее 30 мм.
Расчёт электрических параметров:
Максимальный длительный ток: Iмакс = √(P / R) = √(16 / 75) ≈ 0.46 А.
Максимальное напряжение для мощности 16Вт: Uмакс = √(P * R) = √(16 * 75) = √1200 ≈ 34.6 В.
Важно: Конструкция выдерживает более высокие напряжения (сотни вольт), но при этом ток и, соответственно, рассеиваемая мощность должны быть ниже номинальных. Нельзя одновременно прикладывать максимальные ток и напряжение.
Монтаж: Крепите через штатные монтажные отверстия на ровную поверхность. Допустим монтаж на металл (корпус изолирован). Для дополнительной надёжности можно использовать слюдяные или керамические прокладки.
Тепловая безопасность: Рабочая температура корпуса может достигать 120-180°C. Исключите контакт с горючими материалами, проводами с ПВХ-изоляцией. Обеспечьте защиту от случайного прикосновения.
Подключение: Используйте провода с теплостойкой изоляцией (например, из кремнийорганической резины, фторопласта). Обеспечьте надёжный контакт на выводах.
Состояние: Новый, с хранения. Заводская упаковка. На корпус нанесена маркировка сопротивления (75 Ом) и, возможно, мощности. Параметры соответствуют ГОСТ 24241-84 или ТУ.
ВНИМАНИЕ: Это нагрузочный (силовой) резистор. Его штатный режим — работа с выделением большого количества тепла. Неправильный монтаж, нарушающий теплоотвод (установка в "колодец", закрытие рёбер, отсутствие вентиляции), неминуемо приведёт к перегреву, термическому разрушению и выходу из строя. Всегда рассчитывайте реальную рассеиваемую мощность в вашей схеме перед применением.
