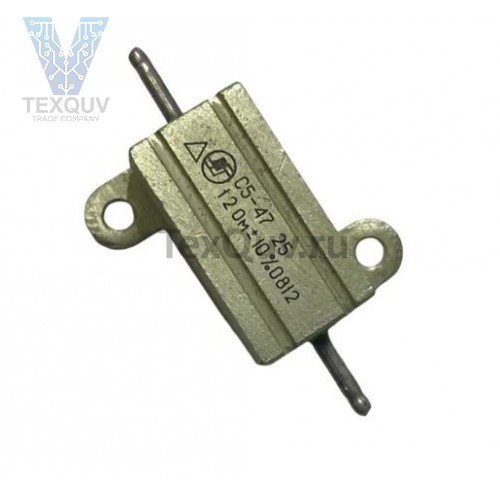

Резистор постоянный С5-47, 25Вт-12 Ом
Ключевая особенность: Мощный проволочный резистор постоянного сопротивления в эмалированном алюминиевом ребристом корпусе (радиаторном). Специализированный силовой элемент, предназначенный для эффективного рассеивания высокой тепловой мощности в качестве нагрузочного, тормозного, пускового или разрядного элемента.
Технические параметры
Тип: С5-47 — Проволочный резистор постоянного сопротивления в алюминиевом ребристом корпусе.
Номинальное сопротивление: 12 Ом.
Допуск по сопротивлению: ±5% (стандартно для серии).
Номинальная мощность: 25 Ватт — мощность, которую резистор может рассеивать длительное время при температуре окружающей среды +25°C (или +70°C, требует уточнения) в свободном состоянии, без дополнительного теплоотвода.
Максимальная рабочая температура корпуса: +250°C.
Температурный коэффициент сопротивления (ТКС): Низкий, порядка ±50...200·10⁻⁶/°C.
Конструкция: Алюминиевый ребристый корпус (интегрированный радиатор), покрытый термостойкой эмалью. Внутри корпуса на керамическом сердечнике размещена резистивная проволока (нихром, константан). Выводы — мощные лужёные медные провода или лепестки под винт. Корпус электрически изолирован от резистивного элемента.
Климатическое исполнение: УХЛ2 или ВС-2 (всеклиматическое, для работы на открытом воздухе в защищённом исполнении).
Преимущества
Интегрированный эффективный радиатор: Ребристый алюминиевый корпус позволяет рассеивать полную номинальную мощность (25 Вт) без дополнительных радиаторов при условии свободной конвекции воздуха.
Полная электрическая изоляция: Корпус изолирован от цепи, что упрощает монтаж и повышает безопасность — не требуется изоляционных прокладок.
Высокая перегрузочная способность: Выдерживает кратковременные перегрузки.
Влагозащищённость и стойкость к внешней среде: Эмалевое покрытие защищает от влаги и коррозии.
Удобное крепление: Имеет монтажные отверстия или скобы для фиксации на поверхности.
Надёжность и долговечность: Предназначен для продолжительной работы в тяжёлых условиях.
Области применения
Нагрузочные резисторы в стендовом оборудовании, испытательных стендах для БП, аккумуляторов.
Тормозные и пусковые резисторы в частотных преобразователях (ЧП), системах управления электродвигателями, лифтах.
Балластные сопротивления в мощных блоках питания, сварочных аппаратах, источниках тока.
Нагревательные элементы в термостатах, сушилках, климатической технике.
Разрядные цепи для высоковольтных конденсаторов большой ёмкости.
Аттенюаторы и согласующие нагрузки в силовой радиоаппаратуре.
Критически важная информация для монтажа и эксплуатации
Условия охлаждения (ОБЯЗАТЕЛЬНО):
Для работы на полной мощности необходим свободный поток воздуха вокруг ребер. Запрещается монтировать в замкнутый объём без вентиляции.
Минимальное расстояние до других элементов или стенок — 30-50 мм.
При монтаже вниз ребрами эффективность охлаждения падает.
Монтаж: Крепите резистор через штатные отверстия на неметаллическую или изолированную поверхность. Если крепление на металл — используйте изоляционные шайбы.
Токовые нагрузки: Максимальный длительный ток: Iмакс = √(P / R) = √(25 / 12) ≈ 1.44 А. Превышение этого тока вызовет перегрев выше допустимой температуры.
Температурный режим: Корпус в рабочем режиме сильно нагревается (до 100-150°C при номинале). Исключите контакт с горючими материалами, проводами с низкотемпературной изоляцией.
Электрические соединения: Выводы рассчитаны на большой ток. Используйте надежную пайку или обжимные клеммы. Избегайте тонких проводов.
Современные аналоги: Силовые алюминиевые резисторы в ребристом корпусе: С5-47, ПЭВР-В, RH, RS, RHS (Arcol, Ohmite, Vishay), HS (Stackohm). Подбираются по сопротивлению, мощности и габаритам.
Состояние: Новый, с хранения. На корпус нанесена маркировка сопротивления и мощности. Параметры соответствуют ГОСТ или ТУ.
ВНИМАНИЕ: Это силовой нагрузочный элемент. Его основная функция — целенаправленное преобразование электрической энергии в тепловую. Неправильный монтаж, нарушающий тепловой режим (установка в корпус без вентиляции, закрытие ребер), приведёт к перегреву, оплавлению эмали и выходу из строя. Перед применением рассчитайте реальную рассеиваемую мощность в вашей схеме.
