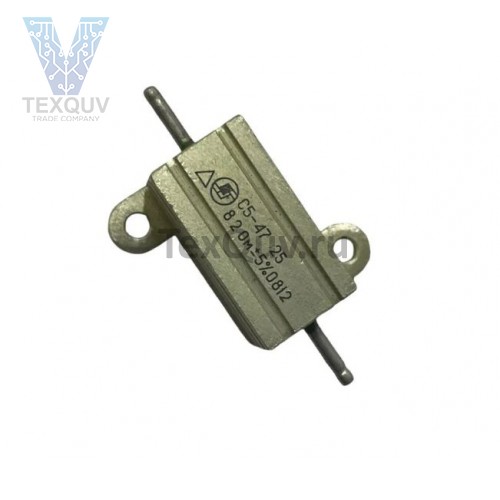

Резистор постоянный С5-47, 25Вт-82 Ом
Ключевая особенность: Мощный проволочный резистор постоянного сопротивления в алюминиевом ребристом корпусе-радиаторе. Специализированный силовой элемент для эффективного рассеивания высокой мощности в качестве нагрузочного, ограничительного или разрядного элемента в высоковольтных и сильноточных цепях.
Технические параметры
Тип: С5-47 — Проволочный резистор постоянного сопротивления в алюминиевом ребристом корпусе (радиаторном исполнении).
Номинальное сопротивление: 82 Ом.
Допуск по сопротивлению: ±5% (стандартно для серии).
Номинальная мощность: 25 Ватт — мощность, которую резистор может длительно рассеивать при температуре окружающей среды +25°C (или до +70°C, в зависимости от стандарта) в условиях свободной конвекции воздуха, без дополнительного радиатора.
Максимальная рабочая температура корпуса: +250°C.
Предельное рабочее напряжение: ~700-1000 В (высокое, благодаря большому сопротивлению и конструкции).
Температурный коэффициент сопротивления (ТКС): Низкий, порядка ±(50...200)·10⁻⁶/°C.
Конструкция: Литой или штампованный алюминиевый ребристый корпус, выполняющий роль эффективного радиатора. Покрыт термостойкой эмалью (часто синей, серой, белой). Внутри на керамическом изоляторе размещена резистивная проволока (нихром, константан). Выводы — мощные лужёные провода или лепестки под винт. Корпус электрически изолирован от резистивной цепи.
Климатическое исполнение: УХЛ2 или ВС-2 (всеклиматическое).
Преимущества
Встроенный высокоэффективный радиатор: Ребристая конструкция позволяет рассеивать полные 25 Вт без доп. охлаждения при правильном монтаже.
Высоковольтная стойкость: Большое сопротивление (82 Ом) в сочетании с хорошей изоляцией позволяет работать в цепях с высоким напряжением.
Полная гальваническая развязка корпуса: Безопасный и удобный монтаж на любую поверхность без риска короткого замыкания.
Перегрузочная способность: Выдерживает кратковременные перегрузки по мощности.
Защищённость от среды: Эмалевое покрытие защищает от влаги, пыли, агрессивных паров.
Долговечность и надёжность: Рассчитан на непрерывную работу в промышленных условиях.
Области применения
Нагрузочные резисторы в высоковольтных источниках питания, испытательных стендах.
Стягивающие и разрядные резисторы в анодных цепях ламповой аппаратуры, для разряда высоковольтных конденсаторов.
Ограничительные и балластные сопротивления в цепях люминесцентных ламп, неоновых подсветок, систем зажигания.
Нагревательные элементы в промышленных термостатах, сушильных камерах малой мощности.
Гасящие резисторы в измерительных делителях высокого напряжения.
Нагрузка в аттенюаторах и измерительных мостах высокой мощности.
Критически важная информация для монтажа и эксплуатации
УСЛОВИЯ ОХЛАЖДЕНИЯ — ОСНОВНОЕ ТРЕБОВАНИЕ:
Монтаж только в положении, обеспечивающем свободную циркуляцию воздуха вдоль всех рёбер.
Запрещено устанавливать в замкнутые корпуса без принудительной вентиляции.
Минимальное расстояние до стенок, других компонентов или соседних таких резисторов — не менее 40-50 мм.
Расчёт рабочих режимов:
Максимальный длительный ток: Iмакс = √(P / R) = √(25 / 82) ≈ 0.55 А.
Максимальное приложенное напряжение: Uмакс = √(P * R) = √(25 * 82) ≈ 45 В (для постоянной мощности 25Вт). Однако конструкция допускает и более высокие напряжения при соответствующем снижении тока.
Монтаж: Крепите через штатные монтажные отверстия. Можно монтировать на металлическую поверхность — корпус изолирован. Для надёжности можно использовать изоляционные шайбы.
Температурная опасность: При работе на полной мощности корпус нагревается до температур, вызывающих ожоги (>150°C). Обеспечьте защиту от случайного прикосновения и удалите легкоплавкие материалы (провода, пластик) на расстояние не менее 20 мм.
Электрические подключения: Используйте провода с термостойкой изоляцией (например, кремнийорганической, стекловолоконной). Обеспечьте надёжный контакт на выводах (пайка, обжимные клеммы).
Состояние: Новый, с хранения. На корпус нанесена маркировка номинала и мощности. Параметры соответствуют ГОСТ 24241-84 или ТУ.
ВНИМАНИЕ: Это нагрузочный силовой резистор. Его основная функция — рассеивание электрической мощности в виде тепла. Нарушение теплового режима (недостаточное охлаждение) — главная причина разрушения. Не используйте его в герметичных или плохо вентилируемых блоках. Перед включением убедитесь, что рассеиваемая мощность в вашей схеме не превышает номинальную.
