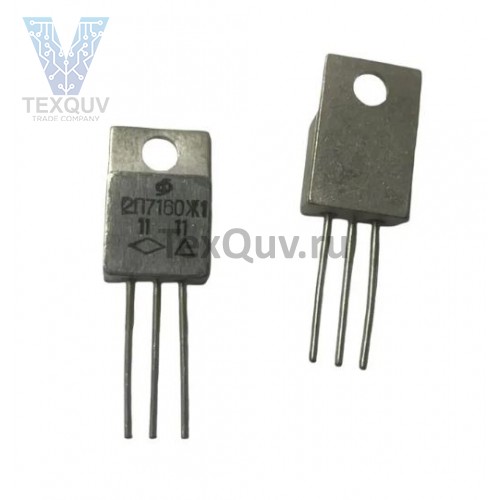

Мощный кремниевый биполярный n-p-n транзистор, предназначенный для работы в выходных каскадах передатчиков импульсного режима в УКВ и низком СВЧ-диапазонах. Это профессиональный компонент, рассчитанный на высокое напряжение и большой импульсный ток, использовавшийся в радиолокационной, связной и специальной аппаратуре. Корпус TO-254AA (аналог международного SOT-199 с изолированным фланцем) обеспечивает удобное крепление к радиатору без изолирующей прокладки, так как фланец электрически изолирован от кристалла.
Основные технические характеристики (ориентировочные):
Тип: Кремниевый, n-p-n, эпитаксиально-планарный.
Класс мощности: Очень большой мощности.
Граничная частота усиления (fгр): ~400 МГц.
Рабочий частотный диапазон: до 400 МГц (УКВ, L-диапазон).
Напряжение коллектор-эмиттер (Uкэ max): до 170 В.
Импульсный ток коллектора (Iк имп. max): до 40 А.
Импульсная мощность рассеяния (Pк имп. max): до 400 Вт (при малой скважности, ~0.001).
Коэффициент усиления по мощности (Kp): ~8-12 дБ (на частоте ~400 МГц).
Корпус: TO-254AA — мощный пластиковый корпус с изолированным металлическим фланцем для крепления к радиатору. Имеет три вывода (Эмиттер, База, Коллектор). Коллектор электрически соединён с задней металлической пластиной, но благодаря конструкции изолированного фланца радиатор можно крепить без изоляции.
Температурный диапазон: -60°C до +150°C.
Назначение и применение:
Выходные каскады импульсных радиолокационных передатчиков дециметрового диапазона.
Мощные усилители в профессиональных УКВ-радиостанциях и системах связи.
Генераторы в установках для индукционного нагрева и плазменных технологиях.
Источники питания мощных импульсных лазеров.
Военная и специальная аппаратура.
Важные указания и рекомендации:
Теплоотвод критически важен. Несмотря на изолированный фланец, требуется массивный радиатор (часто с принудительным охлаждением) и качественный тепловой контакт. Перегрев приводит к мгновенному разрушению.
Импульсный режим. Предназначен для работы в импульсном режиме с определённой скважностью. Превышение средней рассеиваемой мощности недопустимо.
СВЧ-монтаж. Даже на сравнительно низких частотах (сотни МГц) требуется аккуратный монтаж с минимальными паразитными индуктивностями, использование блокировочных и разделительных элементов.
Защита от статики (ESD). Чувствителен к электростатическому разряду, особенно цепь база-эмиттер.
