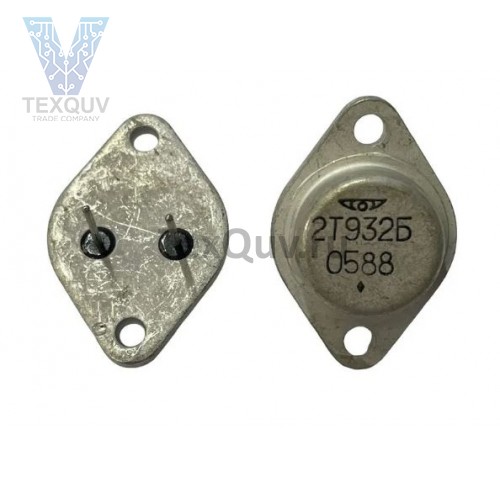

Мощный высоковольтный биполярный транзистор, выполненный в стандартном металлическом корпусе TO-3. Имеет три обозначения: 2Т932Б (отечественное), КТ932Б (часто встречающееся) и SDT3510 (экспортный вариант или аналог). Специализирован для работы в выходных каскадах строчной развёртки (Line Output) телевизоров и мониторов, а также в качестве силового ключа в высоковольтных импульсных преобразователях. Обладает высокой стойкостью к импульсным перегрузкам.
Ключевые характеристики (типовые):
Тип: 2Т932Б, КТ932Б, SDT3510. Кремниевый, n-p-n структуры.
Корпус: TO-3 (советский аналог — КТ-28). Герметичный металлический, с двумя выводами (Б, Э) и фланцем-коллектором с двумя отверстиями под крепёж.
Класс применения: Мощный, высоковольтный, импульсный.
Максимально допустимые параметры:
Напряжение коллектор-эмиттер (Uкэ макс): 1500 В (для группы Б).
Постоянный ток коллектора (Iк макс): 7.5 А.
Импульсный ток коллектора (Iк им): До 15 А.
Рассеиваемая мощность коллектора (Pк макс): 100 Вт (при tк = +25°C на радиаторе).
Время включения/выключения: Оптимизировано для работы на частотах строчной развёртки (~15.6 кГц).
Коэффициент передачи тока базы (h21э / β): Группа «Б» — 15 - 60 (несколько выше, чем у группы «А»).
Распиновка (стандарт TO-3, вид снизу):
Короткий вывод (ближе к краю): База (Б)
Длинный вывод (ближе к центру): Эмиттер (Э)
Металлический фланец (корпус): Коллектор (К) — находится под высоким напряжением!
Рекомендация: Перед монтажом всегда проверяйте выводы тестером.
Сфера применения:
Выходной каскад строчной развёртки (строчный транзистор) в телевизорах и компьютерных мониторах с кинескопом.
Ключевой элемент в высоковольтных импульсных источниках питания (ИИП) и умножителях напряжения.
Генераторы высоковольтных импульсов (лазеры, системы зажигания).
Ремонт отечественной и импортной телевизионной техники 80-90-х годов.
Аналоги и замена:
Отечественные аналоги: 2Т932А, 2Т932В, КТ839А (близкий аналог).
Прямые импортные аналоги (для строчной развёртки): BU2525AF, BU2527AF, 2SC5144, 2SC5422, 2SC3684.
Общие аналоги (TO-3): BUT11, MJE13009 (но на меньшее напряжение).
Экспортный вариант: SDT3510 — это, по сути, тот же транзистор, предназначенный для поставок за рубеж или использования в аппаратуре совместного производства.
Критические требования при монтаже:
Радиатор обязателен! Без массивного радиатора с хорошим тепловым контактом транзистор мгновенно перегреется.
Изоляция радиатора! Поскольку коллектор (фланец) находится под высоким напряжением (до 1.5 кВ), радиатор должен быть изолирован от шасси слюдяной, керамической прокладкой или термоплёнкой, а крепёжные винты — иметь изолирующие втулки.
Диагностика обвязки: При замене вышедшего из строя строчного транзистора необходимо проверить всю связанную схему: демпферные диоды, снабберные цепи, конденсаторы, драйвер и особенно строчный трансформатор (ТДКС).
Электробезопасность: Работать только при отключенном питании и после разряда высоковольтных конденсаторов.
