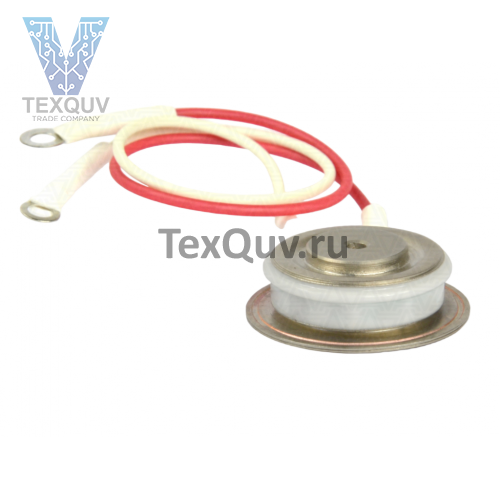

Т123-320-8
Тиристор Т123-320-8 полупроводниковый, силовой, низкочастотный, кремниевый, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 320 А.
Тиристор силовой Т123-320-8 используется в управляемых и полууправляемых выпрямителях, в мощных электроприводах для синхронных электродвигателей, в софт-стартерах, в преобразователях для электродуговых печей, в компенсаторах реактивной мощности и в другом электротехническом и электронном оборудовании промышленного применения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеют минимальные потери в открытом состоянии и пригодны для последовательного и параллельного соединения.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное естественное или принудительное.
Тип корпуса: PT21.
Тип рекомендуемого охладителя: О123-100.
Тиристор допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Силовой тиристор Т123-320 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 50 м/с2 и многократные удары длительностью 2-15 мс с ускорением не более 150 м/с2.
Габаритные размеры:
- диаметр тиристора - 42 мм;
- диаметр контактной поверхности - 19 мм;
- высота - 14 мм.
Масса тиристора не более 100 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.054ТУ.
Расшифровка маркировки силового тиристора:
Т123-320-8
Т - тиристор низкочастотный;
1 - порядковый номер модификации (разработки);
2 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
320 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
8 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.
