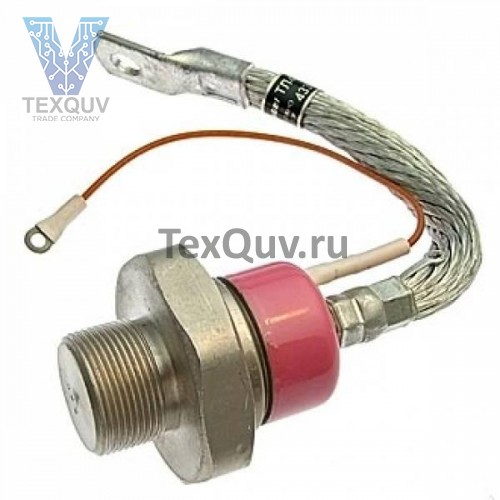

ТЛ4-250-10
Тиристор ТЛ4-250-10 лавинный, низкочастотный, кремниевый, диффузионный, структуры p-n-p-n, штыревого исполнения с гибкими выводами.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 250 А.
Тиристор лавинный ТЛ4-250-10 используется в различных силовых электротехнических установках, в выпрямителях, инверторах, регуляторах, преобразователях, а также в цепях постоянного и переменного тока различного оборудования промышленного применения.
Выпускаются в металлокерамическом корпусе штыревой конструкции с гибким силовым и управляющим выводом и имеет повышенную устойчивость к перенапряжениям.
Анодом является медное основание корпуса, катодом - гибкий основной вывод, обозначение типономинала и полярности выводов приводится на корпусе тиристора.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: ОА-016.
Лавинный тиристор ТЛ4-250 выпускается в климатических исполнениях «УХЛ» категории размещения «2» и «Т» категории размещения «3» по ГОСТ 15150-69.
Тиристор допускает эксплуатацию при температуре окружающей среды от -50 до +60 °С.
Допускает воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и многократные удары с ускорением 117,6 м/с2.
Габаритные размеры:
- общая длина тиристора - 283 мм;
- длина шпильки - 20 мм;
- резьба - М30х1,5.
Масса тиристора не более 700 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-529.766-77.
Расшифровка маркировки лавинного тиристора:
ТЛ4-250-10
Т - тиристор;
Л - лавинный;
4 - порядковый номер модификации конструкции;
250 - число, равное значению предельного тока в открытом состоянии в амперах;
10 - число, обозначающее класс по повторяющемуся напряжению в сотнях вольт.
