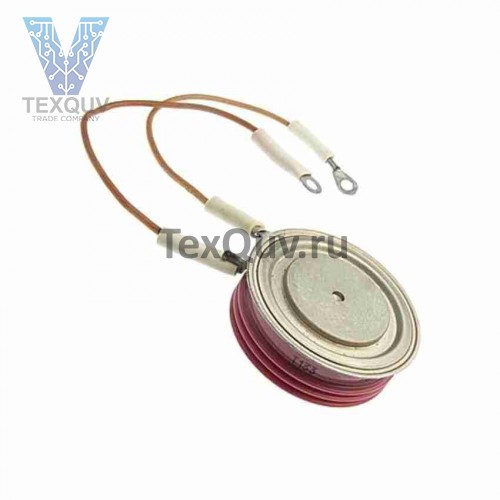

Т133-630-*
Тиристор Т133-630-* низкочастотный, силовой, полупроводниковый, кремниевый, таблеточного исполнения.
Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 630 А.
Силовой тиристор Т133-630-16 используется в различной высоковольтной преобразовательной технике, в управляемых и полууправляемых выпрямителях, в мощных электроприводах для синхронных электродвигателей, в регуляторах переменного тока, в софт-стартерах, в преобразователях для электродуговых печей и в другом электротехническом оборудовании промышленного применения.
Выпускается в герметичном металлокерамическом корпусе таблеточной конструкции, имеют минимальные потери в открытом состоянии и малый разброс параметров при последовательном и параллельном соединении.
Анодом и катодом являются плоские основания, при этом полярность определяется с помощью символа полярности, нанесенного на керамическом корпусе тиристора.
Охлаждение воздушное или жидкостное принудительное.
Тип корпуса: PT31.
Тип рекомендуемого охладителя: О232, О143, О243, ОМ103, ОМ104.
Допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Тиристор силовой Т133-630 выпускается в климатических исполнениях «УХЛ» и «Т» категории размещения «2» по ГОСТ 15150-69.
Устойчив к воздействию синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением не более 49 м/с2 и многократные удары длительностью 2-15 мс с ускорением 147 м/с2.
Габаритные размеры:
- диаметр тиристора - 47 мм;
- диаметр контактной поверхности - 27 мм;
- высота - 15 мм.
Масса тиристора не более 100 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.055ТУ.
Расшифровка маркировки силового тиристора:
Т133-630-*
Т - тиристор низкочастотный;
1 - порядковый номер модификации (разработки);
3 - условное обозначение классификационного размера корпуса по ГОСТ 20859.1-89;
3 - условное обозначение конструктивного исполнения по диаметру корпуса по ГОСТ 20859.1-89;
630 - число, равное значению максимально допустимого среднего тока в открытом состоянии в амперах;
* - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт.
