Тиристор низкочастотный штыревого исполнения. Тиристор предназначен для работы в цепях постоянного и переменного тока различных силовых электротехнических установок частотой до 500 Гц, а также в полупроводниковых преобразователях электроэнергии. Конструкция тиристоров штыревая в металлокерамическом корпусе с гибким выводом и прижимными контактами. Охлаждение воздушное естественное или принудительное. Обозначение типономинала и полярность выводов приводятся на корпусе.
Структура условного обозначения:

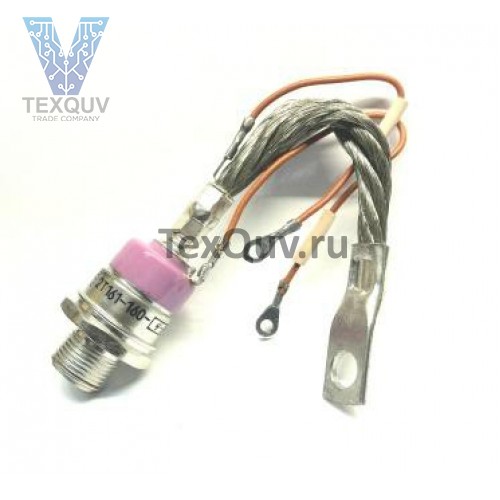

Т161-160
Т - тиристор;
1 - порядковый номер модификации конструкции;
6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;
1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;
160 - максимально допустимый средний ток в открытом состоянии, А;
Характеристики |
Климатическое исполнение |
УХЛ2 и Т2 |
Максимально допустимый средний ток в открытом состоянии, А |
160 |
Масса, кг |
270 |
Повторяющееся импульсное напряжение в закрытом состоянии, В |
1400 |
Повторяющееся импульсное обратное напряжение, В |
1400 |
Рекомендуемый охладитель |
О171, О371, ОM101 |
Технические условия |
ТУ16-2006 ИЕАЛ.432000.053ТУ |
Общая длина, мм |
240 |
Длина шпильки, мм |
16 |
Резьба |
М20 |
