Тиристоры быстродействующие кремниевые диффузионные р-n-р-n.
Предназначены для применения в статических преобразователях электроэнергии, а также в различных силовых установках постоянного и переменного токов, где требуются небольшие времена включения и выключения, высокие скорости нарастания тока и напряжения. Тиристоры обладают большой нагрузочной способностью по току на высоких частотах.
Быстродействующие тиристоры допускают эксплуатацию при температуре окружающей среды от -60 до +40°С, атмосферном давлении 0,085-0,105 МПа, относительной влажности 98 % при 35 °С.
Климатические исполнения и категория размещения У2, УXЛ2 по ГОСТ 15150-69, ГОСТ 15543-70.
Технические условия: ТУ 16-729.243-80
Тиристоры быстродействующие допускают воздействие синусоидальной вибрации в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.

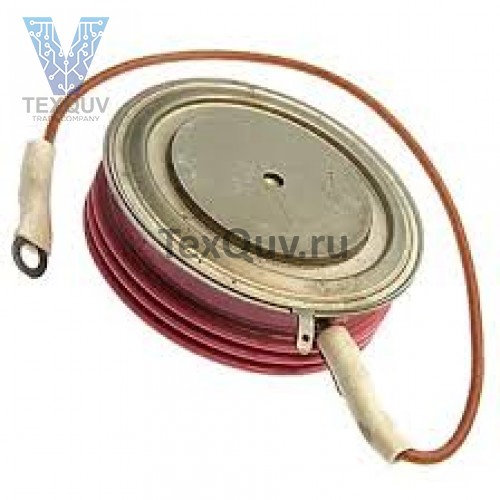

Быстродействующие тиристоры выпускаются в металлокерамическом корпусе таблеточной конструкции. Анодом и катодом являются плоские основания. Обозначение типономинала и полярности силовых выводов приводится на корпусе.
Основные особенности тиристоров:
- Герметичный металлокерамический корпус.
- Низкие времена выключения.
- Высокая стойкость к dv/dt.
- Внутреннее усиление сигнала управления.
- Низкие времена выключения.
- Тип корпуса тиристора - PT42.
- Масса тиристора не более 240 г.
- Тип применяемого охладителя - О143, О243, ОМ103, ОМ104.
